| 与气体的情况相同，直通式流量测量也适用于液体，可分为两种测量原理：恒温风速仪（CTA）和恒功率风速仪（CPA）。测量通过“感测”液体流量测量装置主流道中的流量来进行，无旁路传感器。 |  |
液体热式质量流量传感器如何工作？热式质量流量传感器利用液体的热特性来测量其质量流量。如图1所示，通过加热器将热量引入流动的液体中，（温度）传感器测量液体吸收了多少热量。在此类用于液体的热式质量流量计中，加热器和传感器围绕不锈钢主流道管，管内无可移动部件或障碍物。 |
|
|

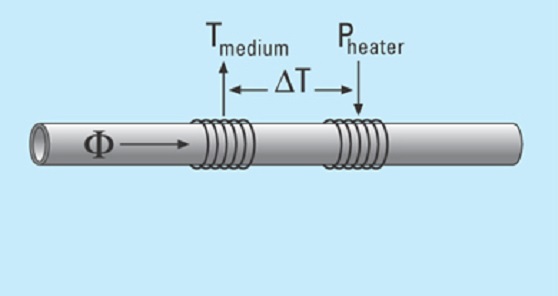

液体恒温风速仪（CTA）原理加热器/传感器围绕管道安装，通过遵循CTA原理，产生恒定的温差(ΔT)。在当前装置中，第一个元件作为温度传感器工作，第二个元件（下游）作为加热器工作，如图2所示。加热器在介质温度上被加热到一定的恒温差(ΔT)。实际质量流量通过测量在液体流过传感器时保持恒定温差所需的功率来计算。 |
|
|

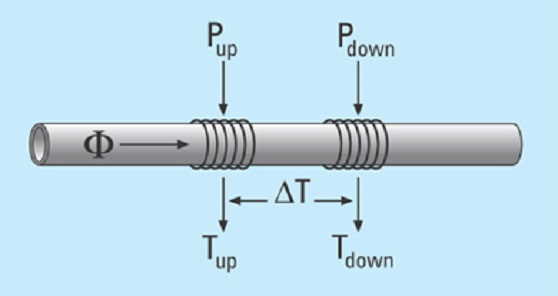

液体恒功率风速仪（CPA）原理CPA原理在某些方面与CTA类似。这两个元件同时用作加热器和温度传感器，如图3所示。两个元件都被提供等量的恒定功率。他们之间的温差(ΔT)是液体质量流量的测量。 |
|
||||
|
|
||
