常见问题回答(FAQ)

Q Bronkhorst 质量流量计和控制器中的 “接液/流体部件” 是什么材质的?

A 所有仪表的标准液部件都是316不锈钢材质的或者相类似材质的；根据客户需要，公司可以对某些产品提供哈市材质的部件。更加具体的资料，请联系公司生产总部。小的CORI-FLOW 流量计是金属密封型的；控制器出厂标准内部密封材料为氟橡胶材质、EPDM或者Kalrez®材质。

Q 哪一种 密封材料 适合我们的产品应用场合?

A 所选的密封橡胶材质都必须根据产品现场操作条件的仪表耐化学性来定；布琅轲锶特已经积累了各种化学合成物的兼容性知识，我们将可以为您提供出适合您工作环境的产品；具体信息，请咨询销售团队。

Q Bronkhorst® 的科里奥利质量流量计和控制器可提供哪一类型电源电压和 I/O 信号?

A Bronkhorst® 为其产品提供了一系列可能的电路连接和通讯支持。仪表的标准输入为15或者24Vdc。模拟输入/输出的可选性为 0-5 Vdc，0-10 Vdc， 0-20 mA 或者 4-20 mA (其它类型可根据需要定做)。所有数字通讯仪表可供选择的有RS232， Profibus-DP， DeviceNet， Modbus 以及 FLOW-BUS (布琅轲锶特现场总线)。

Q 我应该怎么为（mini)CORI-FLOW系列产品来计算所需要的压差?

A Bronkhorst® 设计了一个专业的数据库，包含多达600多种流体资料。各种计算都可以通过软件来完成，请点击我们公司的在线计算网页 www.fluidat.com；客户可通过免费注册来获取运用权限；当公司总部收到您所提供的基本信息后，您将可以计算出布琅轲锶特质量流量计转化系数/表格数、为控制阀计算Kv值以及控制阀口的大小、计算通过线过滤器的压降、以及CEM蒸发系统的相关计算。

Q 请问Bronkhorst® 公司的ln/min 或者 ls/min是什么意思?

A 质量流量在实际生活中大多都是用g/h、 mg/s等单位来衡量的；而且大多数用户在工作时都喜欢用体积单位。正常条件下ln/min 中字母 n 为 Normal condtion， 即为温度在0 °C ，1.013 bar 的压力条件下的测量值；直接热式质量流量测量方法一般情况下都是以该参考条件来测量的，除非有特殊要求的之外。标准状态下ls/min中的字母 S为 Standard condtions, 及以20 °C为参考条件。请注意两种单位之间的差别，如果混淆了两种参考条件，可能导致7%的误差！

Q Bronkhorst® 仪表接线图有哪些？

仪表型号 接线图类型 文档编号
EL-FLOW / LOW-ΔP-FLOW / EL-PRESS / LIQUI-FLOW™ / µ-FLOW Analog/RS232 9.16.119
EtherNet/IP 9.16.215
CANopen 9.16.217
DeviceNet™ 9.16.122
EtherCAT® 9.16.124
FLOW-BUS 9.16.120
Modbus ASCII / RTU 9.16.123
Modbus TCP 9.16.234
PROFIBUS DP 9.16.121
PROFINET 9.16.148
Custom bus & I/O Configurations 9.16.118
IN-FLOW / LIQUI-FLOW™ Industrial Style Analog/RS232 9.16.126
DeviceNet™ 9.16.129
FLOW-BUS 9.16.127
Modbus ASCII / RTU 9.16.130
PROFIBUS DP 9.16.128
PROFINET 9.16.207
CANopen 9.16.216
Custom bus & I/O Configurations 9.16.125
IQ+FLOW Analog I-O RS232 9.16.076
RS232-RS485 9.16.090
RS232-RS485 Analog I-O 9.16.101
CORI-FLOW™ Analog/RS232 9.16.044
DeviceNet™ 9.16.050
FLOW-BUS 9.16.048
Modbus ASCII / RTU 9.16.066
PROFIBUS DP 9.16.049
MASS-STREAM Analog/RS232 9.16.092
DeviceNet™ 9.16.095
FLOW-BUS 9.16.093
Modbus ASCII / RTU 9.16.096
PROFIBUS DP with 5-pin M12 connector 9.16.094
PROFINET 9.16.224
CANopen 9.16.228

Q  各类通讯说明书有汇总吗？



类型



通讯文档名称



文档编号


用于各类仪表型号



Manual RS232 interface



9.17.027


Manual DeviceNet™ interface



9.17.026


Manual EtherCAT® interface



9.17.063


Manual FLOW-BUS interface



9.17.024


Manual Modbus interface ASCII / RTU / TCP



9.17.035


Manual PROFIBUS DP interface



9.17.025


Manual PROFINET interface



9.17.095


Manual EtherNet/IP interface



9.17.132


Manual CANopen interface



9.17.131

Q  各类仪表安装问题和建议

EL-FLOW
https://www.bronkhorst-china.com/wp-content/uploads/917098-quick-installation-guide-el-flow-select.pdf

CORI-FLOW
https://www.bronkhorst.com/getmedia/b7153164-0052-4535-bcb1-79e0e2e20c0b/917052-qig-mini-coriflow.pdf

ML120
https://www.bronkhorst-china.com/wp-content/uploads/917093-quick-installation-guide-mini-cori-flow-ml120.pdf

EL-PRESS
https://www.bronkhorst-china.com/wp-content/uploads/917100-quick-installation-guide-el-press.pdf

Ex-FLOW
ATEX:https://www.bronkhorst.com/getmedia/11c6da21-37f3-497e-85ee-0e8a64dc0424/917028manual-explosion-proof-flow-and-pressure-measurement-and-control-atex.pdf

IECEx: https://www.bronkhorst.com/getmedia/08c92864-2354-4135-ab40-48f6772a0b19/917096-manual-ex-flow-iecex.pdf

IQ-FLOW
https://www.bronkhorst.com/getmedia/dd5c9b50-9fb9-4073-a6da-6eeb5f785ba6/917074-Quick-Installation-Guide-IQ-FLOW.pdf

Mass-VIEW
https://www.bronkhorst.com/getmedia/6643c8e4-27bc-469a-b259-68fa1806022f/917054-quick-installation-guide-mass-view.pdf

ES-FLOW
https://www.bronkhorst-china.com/wp-content/uploads/917145-Manual-ES-FLOW.pdf

CEM
https://www.bronkhorst.com/getmedia/d67fe4d8-8859-4df8-b244-572490938172/917126-Manual-CEM.pdf

Q  标定证书介绍

https://certificate.bronkhorst.com/calibration_certificate/index1.html

荷兰标定中心介绍（ISO 17025）

https://www.bronkhorst.com/getmedia/bee86d4d-d3d5-43f6-8d7a-413cbc0587c2/Bronkhorst-Calibration-Center-960003.pdf?v=1

Q  按钮操作

按钮调零

  • 液体仪表
  1. 仪表预热半小时以上
  2. 保持液体满管静止状态
  3. 长按按钮，红灯先亮，绿灯亮时放手，仪表会进行自动调零
  4. 绿灯恢复常亮后，调零结束
  • 气体仪表
  1. 仪表预热半小时以上
  2. 保持无气体空管静止状态
  3. 长按按钮，红灯先亮，绿灯亮时放手，仪表会进行自动调零
  4. 绿灯恢复常亮后，调零结束

按钮查改地址和波特率

  • 查询仪表地址和波特率

 连续按3下按钮，查看红绿灯闪烁的次数便可得知当前的仪表地址和波特率。

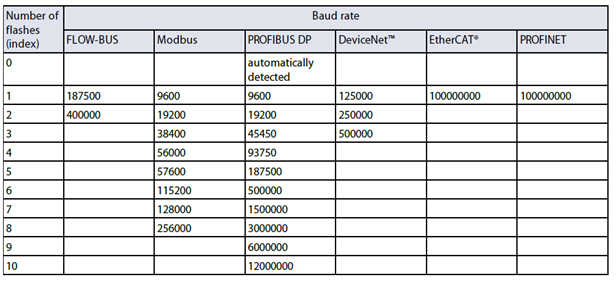

绿灯显示的是十位 ，红灯显示的是个位。如绿灯闪烁3次，红灯闪烁5次，则该仪表的地址为：35。两灯同时闪烁的次数为对应各种总线的波特率。（请查看下表）

  • 更改仪表地址和波特率

 连续按5下按钮。

当绿灯快闪时，请长按按钮，设定所需的十位地址，绿灯闪烁的次数就是十位的地址数，设定好后请松手。

当红灯快闪时，请长按按钮，设定所需的个位地址，红灯闪烁的次数就是十位的地址数，设定好后请松手。

当两灯同时快闪时，长按按钮，设定所需的波特率，两灯同时闪烁的次数就是各种总线对应的波特率，设定好后请松手。最后仪表会自动回到绿灯常亮状态。可通过上面介绍的查询方法再次检查所设地址是否正确。不同类型仪表按钮分布如下：







按钮查改控制模式和波特率

  • 读取控制模式

 在正常运行/操作模式下，以最大1秒的间隔连续按2下按钮.将触发仪表”显示”控制模式。绿色LED闪烁的次数代表对应的十位数，红色LED闪烁的次数对应的个位数。

比如控制模式是12，首先经过2次短按后可以看到绿灯先同时闪烁一次，后红灯同时闪烁二次。最后会自动回到绿灯常亮的状态。

  • 更改控制模式

在正常运行/操作模式下，以最大1秒的间隔连续按4下按钮将触发更改控制模式指令。

首先绿灯会快闪，按住按钮，计数绿灯闪烁次数，按想改变的目标位数计数闪烁次数并松手（通常为60s有效期），实现十位数设置。（若不设置这个值则轻按一下便可跳过）

继上述步骤后红灯会快闪，按住按钮，计数红灯闪烁次数，按想改变的目标位数计数闪烁次数并松手（通常为60s有效期），实现个位数设置。（若不设置这个值则轻按一下便可跳过）

最后会自动回到绿灯常亮的状态，更改完成。

Q Bronkhorst软件操作

  Flowdde 和Flowplot下载安装和使用
通过Flowdde查改地址和波特率

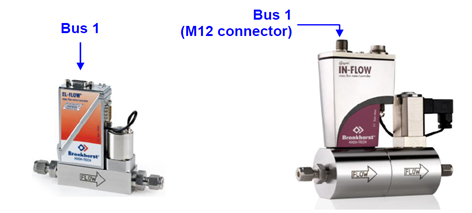

  • BUS 1类型仪表操作步骤：
    BUS 1类型仪表操作步骤

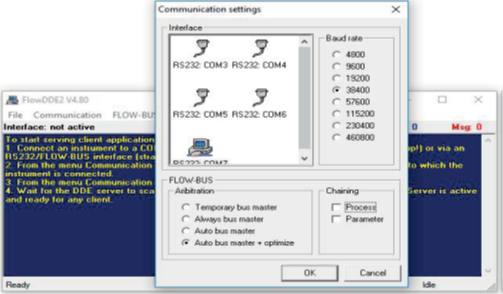

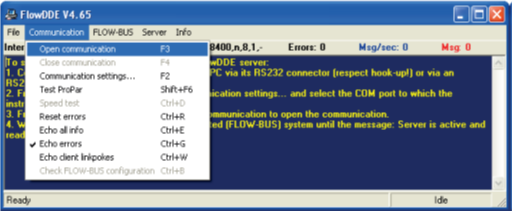

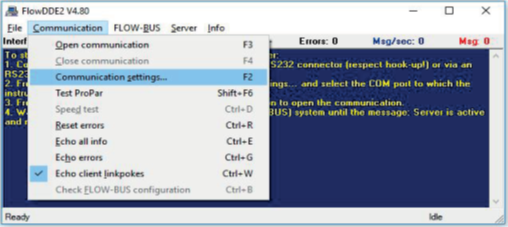

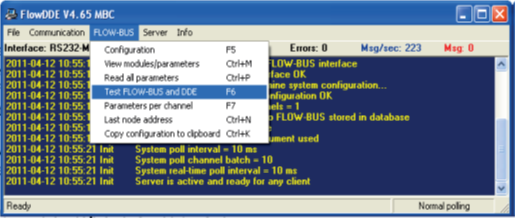

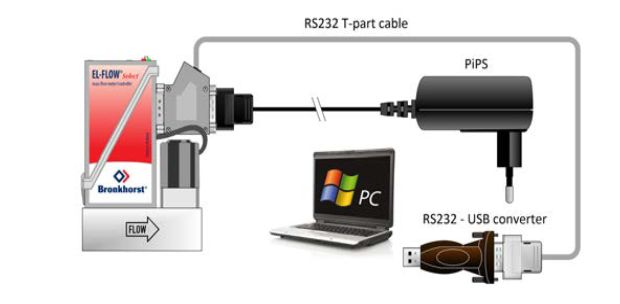

    1. 硬件连接好后打开Flowdde，选择正确的通讯设置


    2. 建立通讯直至屏幕显示：Server is active and ready for any client
    3. 按如下图操作并找到对应需要修改的参数

    4. 通过上图中的”Read”按钮可以读取参数，”Write”按钮可以重新写入参数

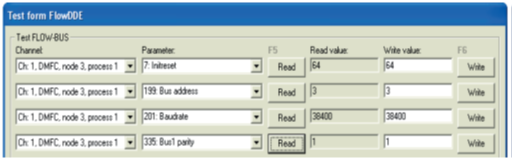

      1. 首先要把参数7从82 改成64（解锁）
      2. 其次可以按照需求修改参数199（地址），201（波特率），335（奇偶校验）
      3. 最后把参数7从64改成82（重新上锁）
BUS 2类型仪表操作步骤：

  1. 硬件连接好后打开Flowdde，选择正确的通讯设置

  2. 建立通讯直至屏幕显示：Server is active and ready for any client
  3. 按如下图操作并找到对应需要修改的参数


  4. 通过上图中的”Read”按钮可以读取参数，”Write” 按钮可以重新写入参数
    1. 首先要把参数7 从82 改成64（解锁）

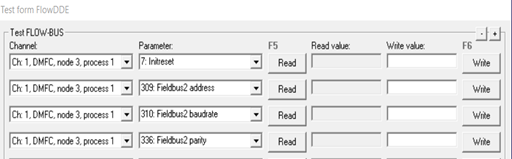

    2. 其次可以按照需求修改参数309（地址），310（波特率），336（奇偶校验）
    3. 最后把参数7从64改成82（重新上锁）
通过Flowdde和拨码开关查改控制模式
  • MBC3 系列仪表
  1. 硬件连接好后打开Flowdde，选择正确的通讯设置

  2. 建立通讯直至屏幕显示：Server is active and ready for any client
  3. 按如下图操作并找到对应需要修改的参数


  4. 通过上图中的”Read”按钮可以读取参数，”Write”按钮可以重新写入参数

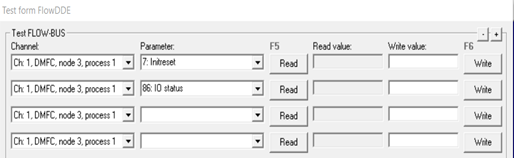

    1. 首先要把参数7 从82 改成64（解锁）

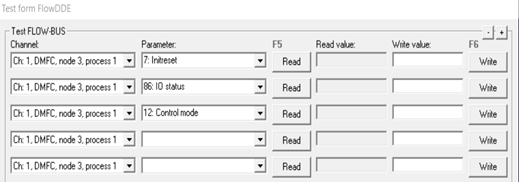

    2. 把参数86作修改，若86=15则是数字量控制模式，若86=79则是模拟量控制模式
    3. 最后把参数7从64改成82（重新上锁）
  • CORI-FLOW 系列
  1. 硬件连接好后打开Flowdde，选择正确的通讯设置


  2. 建立通讯直至屏幕显示：Server is active and ready for any client
  3. 按如下图操作并找到对应需要修改的参数

  4. 通过上图中的”Read”按钮可以读取参数，”Write”按钮可以重新写入参数
    1. 首先要把参数7 从82 改成64（解锁）
    2. 在参数86中写入11（实际值是79）
    3. 数字量控制改模拟量控制需要在参数12中写入1（实际值是0）
    4. 模拟量控制改成数字量控制需要在参数12中写入0（实际值是1）
    5. 最后把参数7从64改成82（重新上锁）

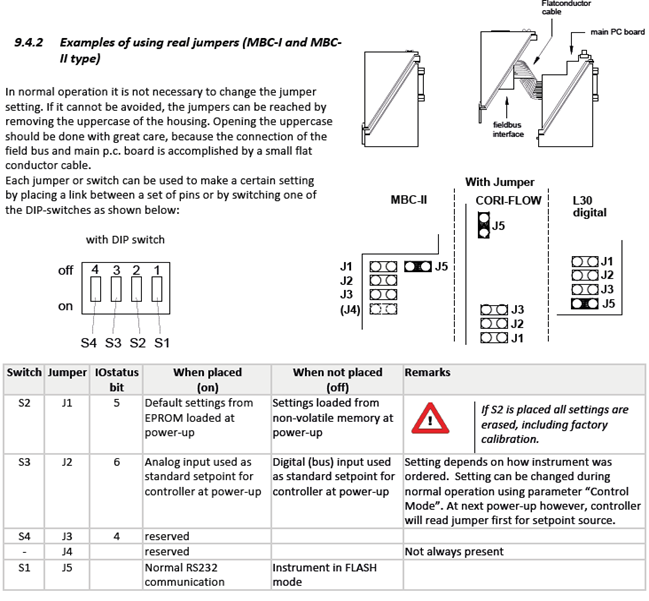

  • MBCII系列仪表数字量和模拟量控制拨码开关切换

数字量控制模式

S1 ON

S2 ON

S3 OFF

S4 ON



模拟量控制模式

S1 ON

S2 ON

S3 ON

S4 ON

Q 精度和偏差问题

EL-FLOW/CORI-FLOW系列
  • 请以邮件形式提供以下内容
    1. 详细的对比数据,有现场安装照片为佳
    2. Bronkhorst仪表型号和序列号以及订单
    3. 对比的仪表工作原理和精度以及标定的标准是什么？
    4. 对比时的温度和前后端压力值
    5. 使用的介质
  • 请客户注意以下几点事项
    1. 提醒客户温差和压差带来额外误差的概念
    2. 提醒客户应该在介质转换后去计算
    3. 建议客户按我司仪表铭牌标签上显示的温压下进行对比测试
    4. 若以上分析后还有误差不能解释，请再咨询我司

Q CEM 和各种气体转换计算

需自行注册后可免费使用FLUIDAT®on the Net, mass flow and physical properties calculations

Q 仪表使用过程中产生的问题

  1. 测量值始终为0或没有反馈信号

    -检查仪表工作灯是否正常点亮
    -检查电源和接线是否正确
    -检查通讯是否已经正常建立
    -检查供气或供液是否已经开启
    -检查仪表进出口端是否有明显腐蚀或堵塞现象
    -检查控制模式是否正确

  2. 测量值一直波动不稳定

    -检查前后端压力是否稳定
    -检查测试环境温度是否温度
    -检查安装管道是否有震动，安装位置是否合理（前方有1个90度弯头安装>10D，有2个90度弯    头安装>20D, 有三个90度弯头安装>30D）
    -检查介质是否单一且纯净，对于液体来说是否含有气泡或杂质颗粒以及气相液相是否稳定
    -检查仪表进出口端是否有明显腐蚀或堵塞现象
    -检查接地和屏蔽是否良好

  3. 测量值不准，偏差较大

    -请参照6.1 EL-FLOW/Cori-FLOW系列


  4. 一直有微小流量值

    -检查是否仍有设定值
    -检查管路是否有泄漏
    -检查仪表进出口端是否有明显腐蚀或堵塞现象
    -检查接地和屏蔽是否良好


  5. 通讯连接不上

    -检查接线，接地
    -检查编辑命令是否按照正确格式书写

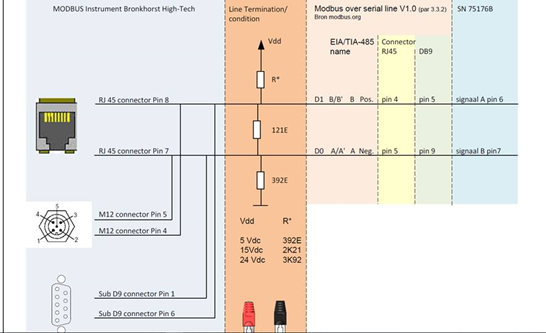

    -按不同通讯类型提供相应的例子和参考说明书(Modbus通讯资料可参考下一页)
