Application note A075-GP03

脱模剂精准定量给料

在汽车部门,一家大公司生产覆盖在汽车仪表板上的“皮肤”,使其看起来像“皮革”。这种外壳通过向镍模具中喷射有色聚氨酯液体制成。


在喷涂聚氨酯之前,为了使模具的表皮容易脱模而不受任何损伤,必须在模具表面涂上一种外部脱模剂。这种药剂的数量决定了最终成品的“外观”-当然,外观必须具有正确的均匀光泽和颜色。

外用脱模剂的用量至关重要。用量过少,皮肤会与霉菌保持粘连;用量过多,皮肤会出现亮斑。两种情况都会造成损失。Bronkhorst应邀为该应用提供合适的质量流量控制器。

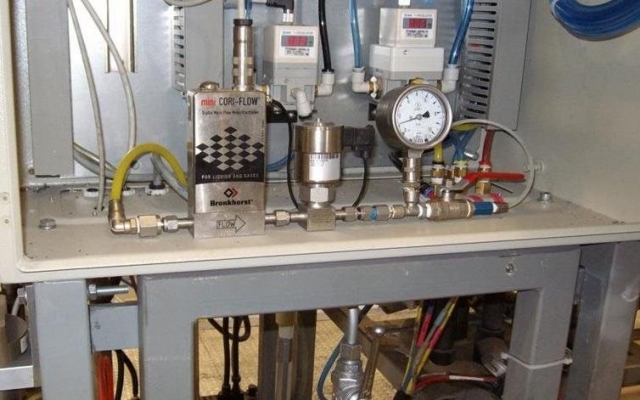

脱模剂精准定量给料

应用要求

过去,使用机械方法如压力调节器和齿轮泵提供外部脱模剂会出现一些问题。这些“老“方法不适合小流量使用,在低粘度下不稳定。此外,其维护和校准成本高,而且操作人员必须不断调整工艺。为克服这些问题,应提出一种适当剂量外用脱模剂的新方案。

重要议题

  • 脱模剂精准定量给料
  • 改进过程控制
  • 可视化和报警设置
  • 过程数据管理

工艺方案

Bronkhorst科里奥利质量流量计( mini CORI-FLOW M14系列) 与C5I阀结合形成了解决方案的基础,可以准确地向镍模表面提供外部脱模剂。这些紧凑的装置安装在喷嘴喷射药剂的机器人手臂旁边。机械臂沿模具表面移动,在模具表面均匀喷洒所需剂量的药剂。该装置用于水性和溶剂型脱模剂。

该方案可产生稳定的流量,即使流量小于5g/min。相较老的方案,脱模剂的整体应用过程稳定性得到了提高,对汽车仪表板皮肤的颜色和光泽度都有一定的影响。而且重复性高,因为线性流量曲线对所有装置具有相同的输出。更改设定值后,响应速度快。

基于紧凑性,科里奥利质量流量控制器(M14)和C5I阀易于安装和集成在现有装置中。数据可通过RS232 、Profibus和模拟输出传输。控制和监控允许轻松可视化和数据捕获。

随着实际质量流量的测量和控制,该方案满足了OEM不断提高的质量要求。校准和维护所需的停机时间大大减少。

客户对解决方案以及之前的工程和与Bronkhorst的合作非常满意。目前,全球汽车工厂中使用的流量控制器与C5I阀的组合方案大约有100种。

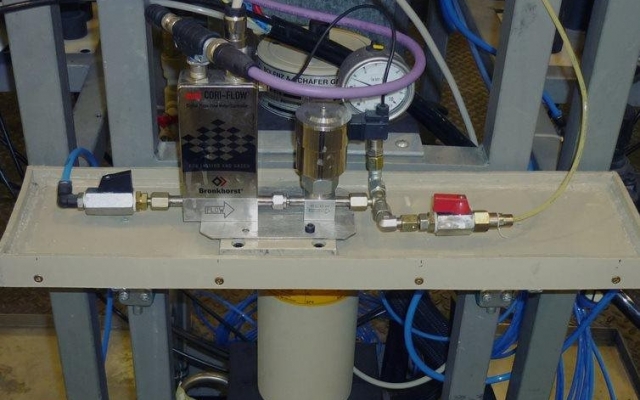

脱模剂精准定量给料工艺方案
