空气加湿应用 | 鼓泡器VS液体源汽化器

2024年2月26日 Bronkhorst

在老化过程、验证测试或植物生长研究等不同应用中，通常需要特定的潮湿空气流来实现实验室中的特定环境条件。针对此类应用我们有多种解决方案，其中一种是借助控制蒸发和混合系统。其与更传统的鼓泡器系统相比有什么优势呢？

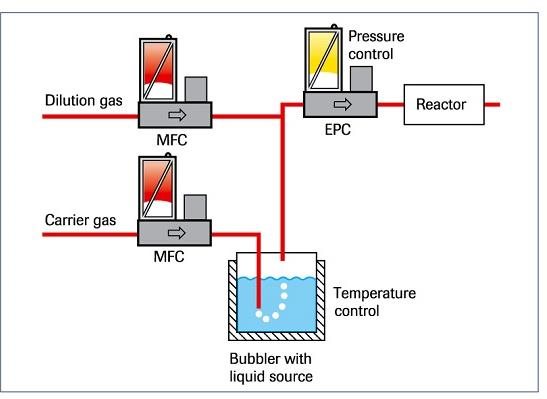

常规鼓泡系统

鼓泡器如何工作？

使用鼓泡器可产生小浓度的潮湿空气。该传统方法需对鼓泡器系统进行压力和温度优化控制。完整的鼓泡器液位测量系统由压缩空气源、空气流量限制器、传感管和压力控制器组成。后者转换背压以向控制器提供输出，控制器计算液位。潮湿空气的质量取决于流过液体的空气的饱和度的理论计算以及压力和温度控制的准确性。采用该传统方法，很难获得特定的空气水分含量。

Bronkhorst液体源汽化器

Bronkhorst研发了基于可控蒸发和控制的CEM系统，用于潮湿空气应用。CEM系统是基于液体流量控制器(LIQUI-FLOW 或 mini CORI-FLOW)、气体流量控制器和温度受控的混合和蒸发装置的蒸汽输送解决方案。

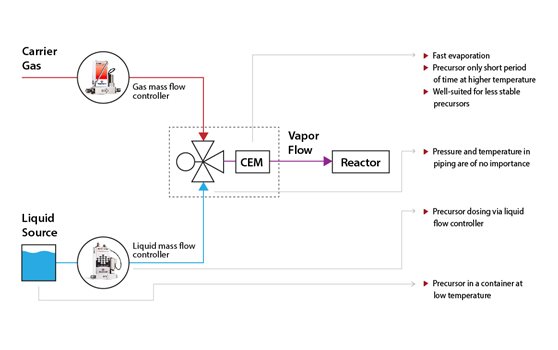

Bronkhorst CEM系统设置

相比更传统的鼓泡器系统，CEM系统提供更直接的方法。该方法很简单，理论上可在几秒内达到任何浓度，具有高精度和可重复性。可将相对湿度调节在5%到95%之间。

水分含量由液体流量控制器准确控制，气体流量可由气体流量控制器调节。在CEM顶部有混合阀，可使气流中的水正确雾化。由于空气流中水雾的压力比相对较低，水可以在混合阀出口处的螺旋形加热管中在低温下蒸发。

CEM系统的设置主要包括：

气体质量流量控制器用于测量和控制载气流量（例如EL-FLOW Select 系列）。
液体质量流量计用于测量液体源流量(例如LIQUI-FLOW 系列, mini CORI-FLOW 系列) 。
温度受控的混合和蒸发装置（CEM），用于控制液体源流量并将液体与载气流混合以实现完全蒸发；配有温控热交换器，为混合物加热；Bronkhorst CEM系统是完整的解决方案，包括控制电子设备，高灵活性可满足各种情况下实现蒸发。
