优质焊接之卫生级流量计

例如，食品生产过程中的健康风险可能是由于细菌积聚在粗糙、不易接近的设备区域，或是由于不可食用物质与食品交叉污染造成的。

当按照3-A或EHEDG等行业标准制造设备时，必须在卫生设计、所用材料和制造工艺方面采用相当高质量的标准。

卫生设计接头的焊接

3-A卫生标准对卫生用途接头的焊接作出描述。在食品生产过程中使用的合格焊接接头须牢固、密封、光滑、无裂缝和空隙，并且具有较低限度的烟尘污染、氧化物或其他异物。

• 空间有限
• 几何形状不允许替代持久连接方法
• 要求在两个金属部件之间实现平滑的全金属过渡

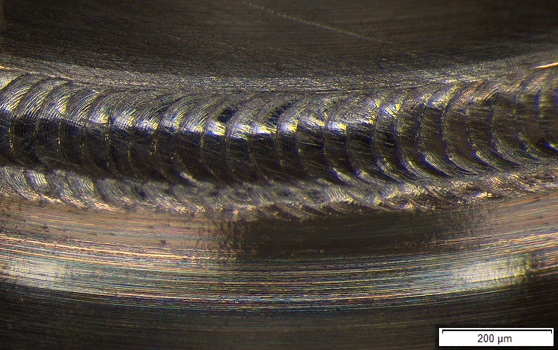

卫生焊接质量框架

为了实现焊接质量一致性，除了适当的材料和焊接设备外，还须有适当的质量框架。该框架包括人员培训、标准化验证和验证流量、完善的检查方法和持续改进。此类焊接质量框架的要求都是根据行业数十年的经验标准化的，因此类似3-A的标准在很大成都上依赖于美国焊接协会（AWS）制定的规范。

卫生要求和压力设备标准

在食品制造行业，流量计通常是加压系统的一部分。除了要满足卫生要求外，还须遵守压力设备标准。幸运的是，卫生用途和压力设备对应的焊接标准在很大程度上重叠，因此可以实施单一的焊接质量框架来涵盖这两个要求。

流量计产品的焊接工艺

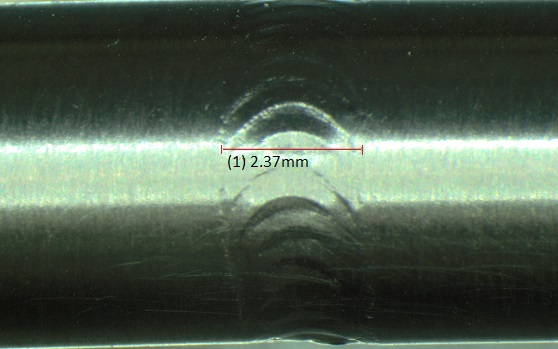

焊接工艺有很多种，例如TIG、MIG、MAG，各有各的特点和优缺点。可根据工作的特点选择相应工艺，例如材料类型和厚度、可达性、所需速度、质量要求等。Bronkhorst通常采用2种工艺。我们使用轨道电焊弧焊接将工艺连接件焊接到流量计上，这是TIG焊接的机械化变体。然后，我们使用激光焊接方法焊接传感器中的毛细管。我们的供应商也为我们的一些其他零件使用激光焊接。经过这两道工序后焊接质量水平相当高。

Bronkhorst如何应用焊接质量体系？

• 优化焊接参数和设备，以优化焊接效果。每个焊接员的焊缝都经过了破坏性和非破坏性测试，并且该过程已由Lloyd’s Register 第三方验证认可。
• 我们的焊接操作员通过AWS B2.1/2.1M标准认证。每六个月根据表现延长一次资格认证。
• 所有焊接程序均记录在案，符合ISO标准

通过破坏性和非破坏性试验持续监测焊缝质量是标准操作程序的一部分。

3-A卫生标准

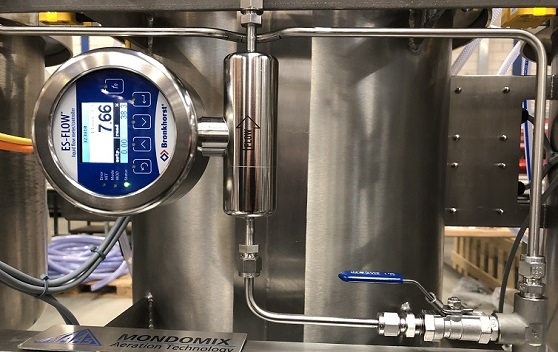

Bronkhorst最近推出新一代超声波流量计ES-FLOW系列。通过实施上述所有流程，该系列液体流量计符合3-A卫生标准（28-06型流量计设备）。自愿在乳制品和食品设备上使用3-A标志，可确保设备符合卫生标准，为设备制造商提供卫生设计的公认标准，并为卫生员的统一评估和合规性制定指南。Bronkhorst现已被授予在该系列流量计上使用3-A标志，为许多卫生应用开辟了道路。
