应用要求

铁熔体必须连续运动，因此必须有足够的氩气供应。另一方面，由于氩气昂贵，因此必须限制供应且良好控制。此外，当转换器中的压力变化时，供气控制设备必须能够对此进行补偿

重要议题

• 精准控制氩气供应
• 补偿背压的变化

工艺方案

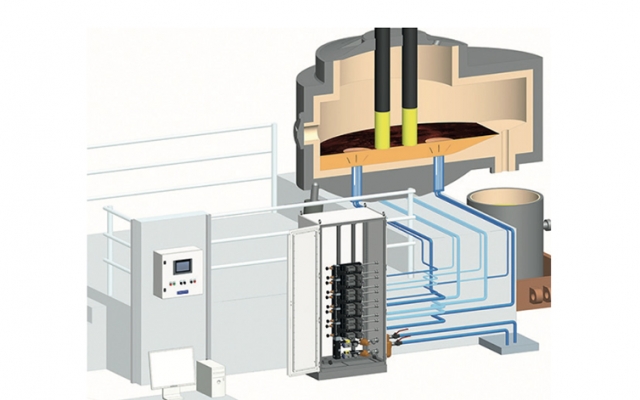

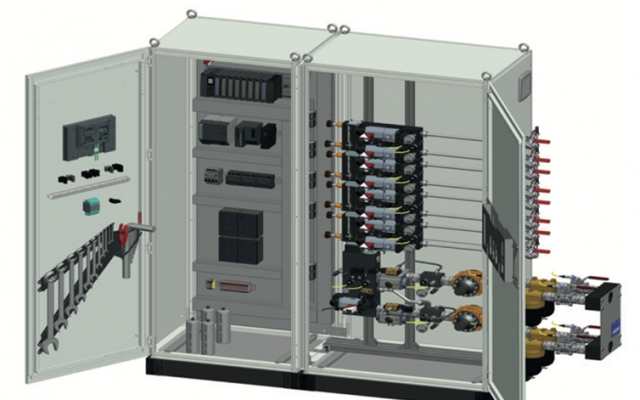

客户的惰性气体供应系统包括两条气体供应管线，一条用于氩气，一条用于氮气。Bronkhorst提供热式质量流量控制器（EL-FLOW系列）及其阀门；控制单元、外壳、气体管线和截止阀由客户安排。为了使铁熔体得到优化的搅拌，在转化器底部有相当数量的入口，惰性气体可以通过多孔或含气道的石砖进入。每个惰性气体供应系统通常包含6至14个质量流量控制器。测试期间，PID设置针对此过程进行优化，以处理转换器中变化的背压，并阻止系统振荡。
由于极端工艺要求，必须处理超过16 bar的系统压力，最大流量为1600 l/min。仅有少数制造商能够满足这些要求，这也是Bronkhorst被选为供应商的原因。此外，质量流量控制器的紧凑型也极具优势，因为惰性气体供应系统没有太多空间。如果已经选择其他制造商的气体供应控制设备，那么将需要对系统进行进一步修改，这将使解决方案更加昂贵。
